1.范圍
本規范涵蓋了打頭螺栓、螺釘和螺柱的金屬流線形式的要求。螺栓、螺釘或螺柱制造中的打頭方式?jīng)Q定了晶體流線形式，但它也受到緊固件和模具設計以及冷鐓方式的很大影響。建議使用模具設計模擬軟件，這是一種常用做法，可提供可靠的冷鐓預測，以獲得更高的金屬流線質量。
2. 測試方法
2.1 熱處理后，確定金屬流線的可接受性是非常主觀的，因此，金屬流線檢測應在剛冷鐓后、熱處理前以及零件的后續加工后進行，并應作為主要制造檢驗方法。
2.2 影響金屬流線形式的設計或加工變化需要重新驗證。這些變更包括但不限于：模具或模具變更、材料或線材變更。在發生這些變化的任何情況下，應重新驗證零件。
2.3 頭部和桿部應大致在中心線上剖切，桿部的最小長度為柄部直徑的1.0倍。
2.4 使用基于ASTM E340的腐蝕方法，并如制造商控制計劃所示，對剖切的頭部和桿部進行宏觀腐蝕，以充分顯示金屬流線形式。應以足夠的放大倍數查看金屬流線樣品，以確保金屬流線具有足夠的分辨率。
注：腐蝕后，金剛石砂輪上的輕微“暴露”拋光會消除流線脊上的一些凸起區域。該工藝改善了腐蝕流線較暗根部與光亮或拋光波峰之間的對比度，來改進評估。
3. 流線形式的要求
3.1整個產品中的金屬流線應連續且不間斷，除非已確定飛邊切邊可接受。圓角和圓弧周圍必須保持連續和不間斷的金屬流線，但可能受到壓縮。不接受終止于末端到桿圓角、圓弧或桿表面的金屬流線。在鐓粗零件中，頭部的整個材料壓縮區應高于頭部至桿圓角。圖#1、圖#2和圖#3顯示了法蘭頭中可接受的典型金屬流線形式。圖#4和#5顯示了法蘭頭中典型的不可接受的金屬流線形式，以供比較。所有圖片均表示法蘭頭產品。但是，金屬流線原則和要求適用于所有頭部形狀。圖6和圖7顯示了沉窩驅動零件的可接受金屬流線。圖8和圖9顯示了沉窩驅動零件中不可接受的金屬流線。
注：壓縮區是鍛造過程中產生的材料晶體流。這些是基本金屬的壓實流動晶體，并在鍛造過程中流動形成零件形狀。整個壓實金屬流線應位于支承面或支承面上方，因?yàn)樵搮^(qū)域包含可能導致制造和零件性能不良的最大內應力。

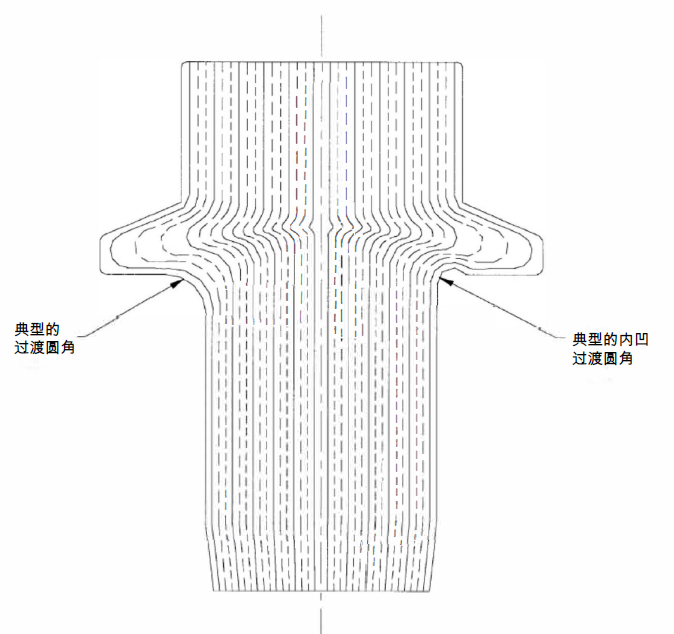

圖1 – 可接受的金屬流線形式

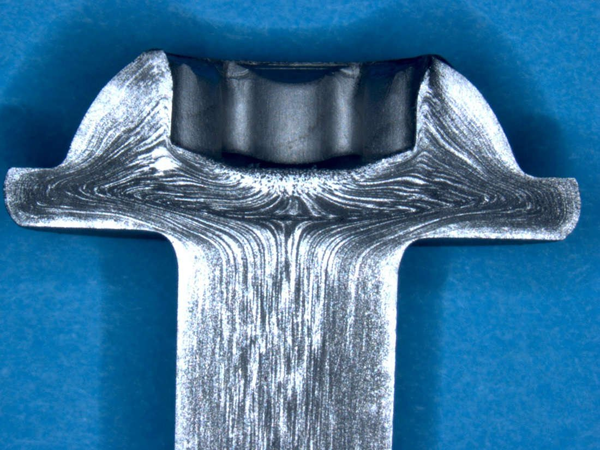

圖2-可接受的金屬流線圖

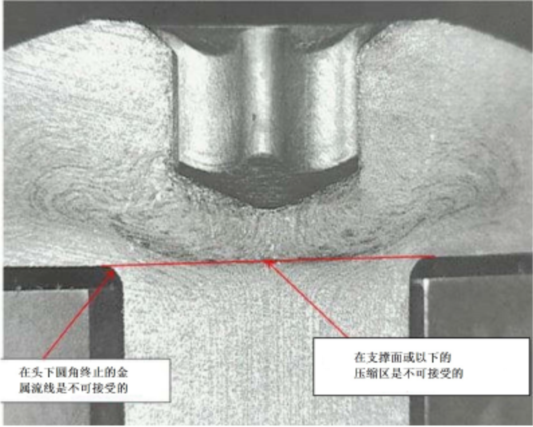

圖3-輕微的可接受的金屬流線圖

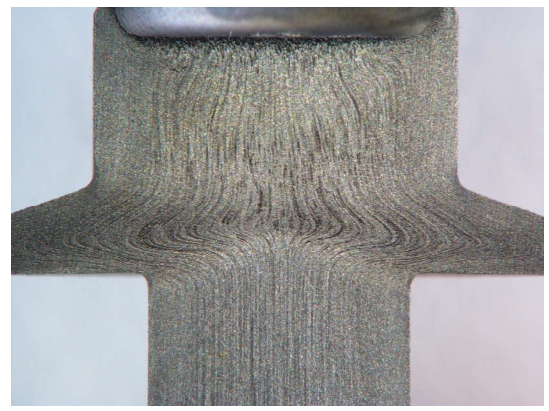

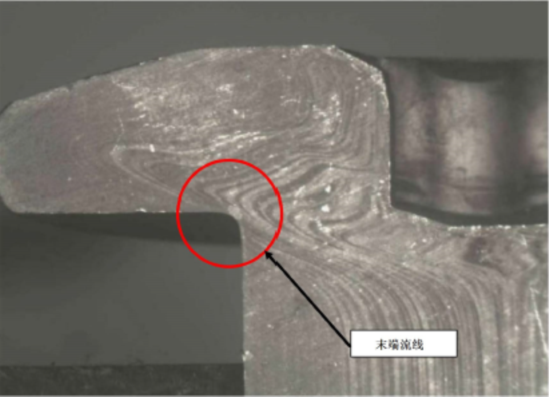

圖4-不可接受的金屬流線形式

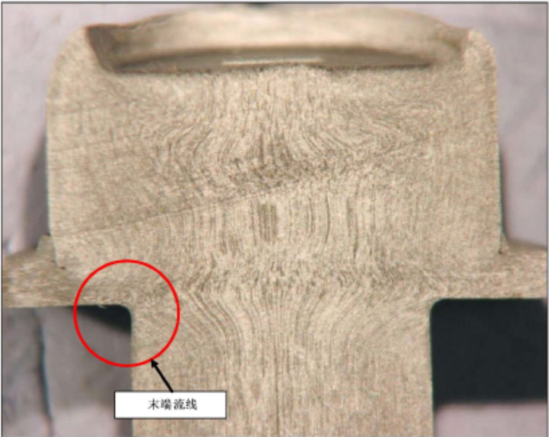

圖5-不可接受的金屬流線圖

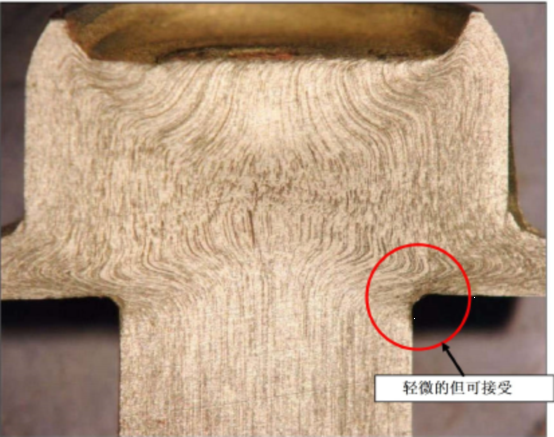

圖6-可接受的沉窩驅動零件類型的金屬流線

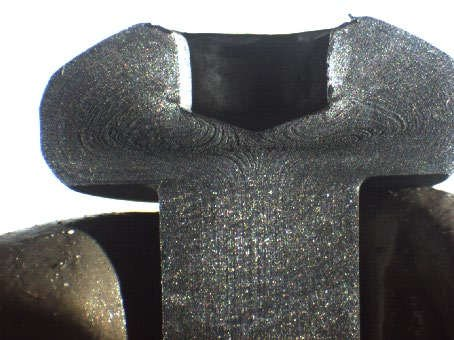

圖7-可接受的沉窩驅動零件的金屬流線

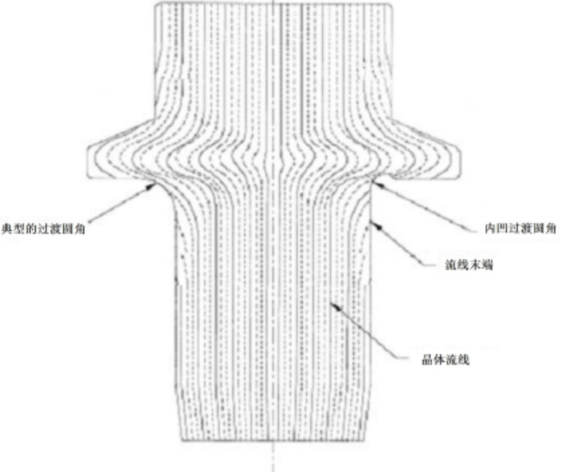

圖8-不可接受的沉窩驅動零件的金屬流線
圖9-不可接受的沉窩驅動零件的金屬流線
以上要求均摘處SAE USCAR 8
